由於經濟情勢變化難測，國際黃金價格已經來到每盎司美金 3,643 元，若以 2025 年 9 月 15 日的銀行匯率換算，約等於每錢新臺幣 14,792 元。近幾年台灣專營黃金收購及回收的店面愈來愈多，以假亂真之表面鍍金，參雜錸、鎢、鐵等不純元素的假金豆也開始充斥市面，不僅消費者在投資購買時要注意，黃金回收業者也避之唯恐不及，紛紛購置測金儀來辨識黃金之純度及真假。

然而，道高一尺魔高一丈，由於黃金的特性以及測金分析儀器的限制，單純只用測金儀要達到避免回收到參雜不純元素的假金，還是有一定的風險，為什麼呢？

金有吸收X射線的本領

表面鍍金厚度超過 5 微米（5μm）時，測金儀就無法量測到內部的元素成分，也就是說，將非含金飾品的表面電鍍上超過5微米厚以上的金，即使裡面不含金，測金儀也會認為含金成分很高，因為儀器的能力只能偵測到電鍍飾品表面鍍金層的部分，所以，淘寶上居心不良的小金豆賣家，就能輕易地以假或充當純金小金豆來賣。

參雜與金分析能譜相近的元素時，儀器不易辨識

所謂的「錸金」，是在金裡面參雜 5% ~ 10% 不等的稀有金屬錸（Re），或者再加上鎢（W），取代部份的金，如圖一所示，由於錸、鎢的原子序與金相近，X光上的能譜相近，除非分析儀器的解析能力很好，否則不易辨識。

回收熔融成金塊若參雜高熔點元素不易熔融均勻

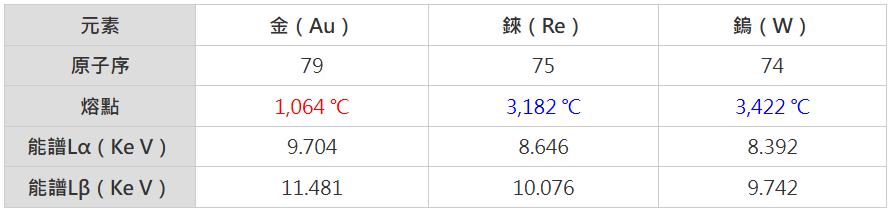

金的熔點 1,064 ℃，錸、鎢的熔點則超過 3,000 ℃，如表一所示，由於熔金火焰一般在 2,000 ℃ 左右，因此，黃金回收業者若將參雜錸、鎢等元素之錸金與黃金一起熔融成金塊時，金已經熔融，但是，參雜的錸、鎢不會熔融，此時熔融的金就會把錸、鎢等不純元素包在成形後的金塊裡面，由於金具有吸收 X 光的特性，當使用測金儀分析金塊表面時，X 光無法穿透並偵測到內部的錸、鎢成分，因此儀器會誤判該金塊含金量極高，導致業者輕易受騙。

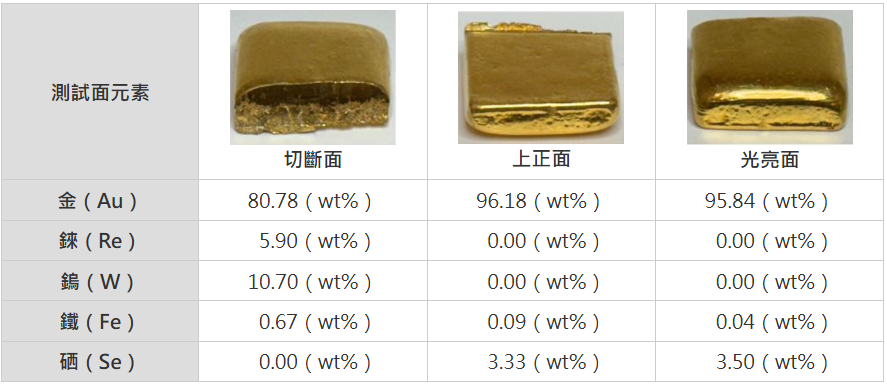

以下案例為黃金回收業者，在店頭不小心回收到鍍金厚且內含錸金的小金豆，不慎與其它純金小金豆熔融成金塊，無論從金塊上正面、光亮面、側面等表面量測到的金含量都高達95% 以上，然而，當將金塊切斷，直接量測切斷面時發現，切斷面的金（Au）含量降為 80%，同時，錸（Re）含量 5.9%，鎢（W）含量 10.7%，若非業者在我們的專業建議下，進行切斷面的分析測試，及時察覺異常，否則一塊價值50萬的黃金條塊，參雜16.6%的錸、鎢來魚目混珠，業者將承受至少8萬多元的損失。

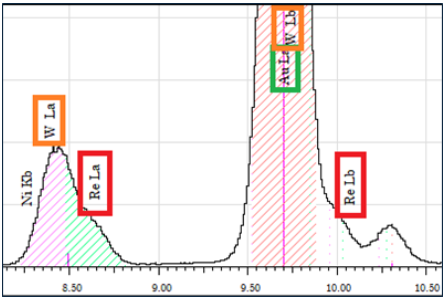

同時，透過儀器能譜差異比對的功能，如圖二所示，可以發現，切斷面與金塊上下正面的能譜最大的差異在於，切斷面明顯多出錸及鎢成份，且金含量明顯變低。

元素金（Au）、鎢（W）、錸（Re）的 X 螢光能譜非常接近，若分析儀器的解析能力不好時，往往難以準確分辨，再加上金本身容易吸收 X 光，以及熔融金塊時，熔融不均勻導致表面金層偏厚、含量高，透過測金儀進行分析時便可能出現誤判。因此，分析人員必須具備專業知識，才能有效避免因分析材料問題，而導致結果不準確。

工欲善其事，必先利其器，測金儀與 XRF 皆具備分析貴金屬元素的能力，是快速、便利的分析工具。然而，再優秀的設備都有其極限與弱點，若對儀器特性及原理了解不足，不僅無法發揮應有效能，甚至可能因過度依賴而造成損失。

因此，建議業者在使用測金儀進行分析時，應對熔煉後的金塊採多點檢測，並同時做切斷面檢測，以降低誤判風險。至於消費者在購買金飾或投資黃金時，應避免購買來路不明的小金豆，選擇具有公信力的銀樓、銀行購買金飾及金條產品，才是最萬無一失的。

宇威科技與 嘉富億科技 合作，期許能從硬體到軟體提供客戶整合性的服務！
